一、概述：
QC-4(S)防爆型大气采样仪是用于爆炸性气体环境中采集气体样品的常规性仪器。它由气泵、流量计、时控电路和电源组成。气泵为隔膜泵，具有抽气压力大，负载能力强，流量稳定，噪音低等优点。本仪器结构紧凑，体积小，重量轻，便于携带，操作简便，坚固耐用，性能稳定，可广泛应用于卫生防疫、环境监测等监测部门及冶金、矿山、化工、建材等领域。
二、结构特点：
1、工作原理：
2、防爆措施：
本安电源9.6V/1.8Ah电池组，用硅橡胶灌封电机。三个二极管与电机反向并联构成保护性元件
注意：在爆炸性气体环境中严禁拆装仪器和充电

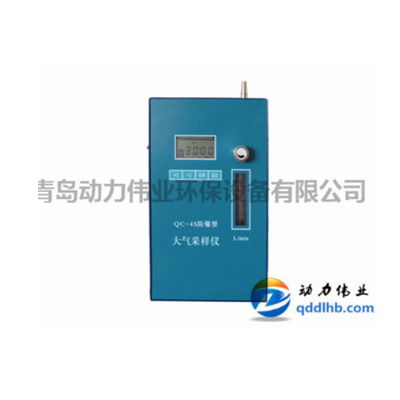

3、仪器各部件名称和功能见图：
名 称 | 说 明 |
进气 | 进气口 |
出气 | 出气口 |
流量计 | 流量指示及调节 |
时间屏 | 采样剩余时间显示 |
+1 -1键 | 时间进位，退位 |
采样键 | 气泵开始工作 |
复位键 | 停机，回复到上一次设定时间 |
电压屏 | 电压情况指示 |
三、技术指标：
1、流量范围 0.1～1.5L/min
2、额定流量 2.5L/min（4500Pa负载）
3、流量计精度 2.5级
4、流量稳定性 ≤5%
5、定时范围 0-99min
6、误差≤1%
7、电源 9.6V/1.8Ah Ni-H
8、防爆型式 本质安全型iaIICT4
9、外形尺寸 120×60×190 mm3
10、重量：1.3Kg
四、使用方法：
1、采样前的准备：
打开电源，按下“采样”键，检查电池电量，电池电压工作状态采用发光二极管多级LED显示，从右到左依次降低，绿色区表示电压正常，黄色区表示仪器应充电，红色区表示电池过分欠压，应立即停机进行充电，否则会缩短电池寿命。充电时先关闭电源，插上充电器，接上市电，充电器上的指示绿灯亮，约15小时左右，绿灯熄灭，充电自动停止。
注意严禁在爆炸气体环境中充电。
2、现场采样：
选好采样点后，将采样仪安放在三角架上，调至适当高度，安装好吸收瓶、托架和安全瓶等，注意采样时保持流量计与地面垂直，并保持流量稳定。
采样时打开电源开关，时间显示为“30”min，根据需要设定采样时间，分别用“＋1”和“-1”键进行调整，定时范围为0～99min。时间设定后再按“采样”键，仪器开始工作，调节流量到所需采样流量，时间到后自动停止，时间显示为0。若按“复位”键，时间回复为上次设定的时间，也可重新调整采样时间，开始第二次采样。在采样过程中，若想中止采样，可按“复位”键。
五、仪器的成套性：
1、主机 1台
2、充电器 1只
3、吸收瓶托架 1个
4、安全瓶 1个
5、三角架 1件
6、说明书 1份
7、合格证 1份
8、仪器箱 1只
六、保修事项：
本仪器保修一年，保修期内，凡属正常使用，仪器性能运行出现故障予以保修（充电电池损耗及泵吸进杂物不在此内）。
